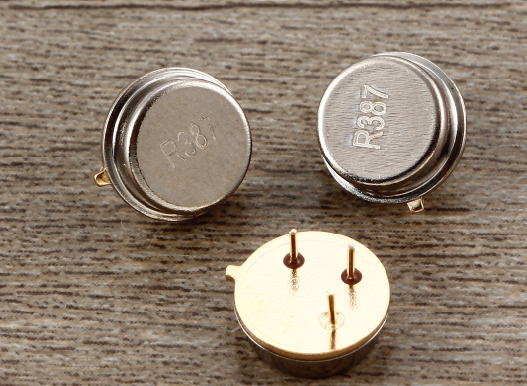

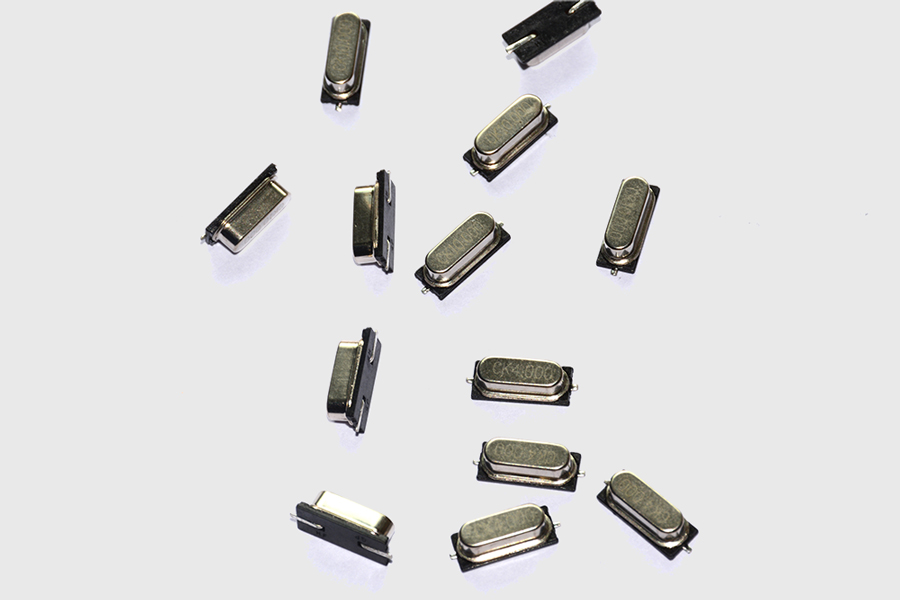

在晶振也就是石英晶體諧振器和陶瓷諧振器的應用中，需要注意負載電容的選擇。不同 廠家生產的石英晶體諧振器和陶瓷諧振器的特性和品質都存在較大差異，在選用 時，要了解該型號振蕩器的關鍵指標，如等效電阻，廠家建議負載電容，頻率偏 差等。在實際電路中，也可以通過示波器觀察振蕩波形來判斷振蕩器是否工作在 最佳狀態。示波器在觀察振蕩波形時，觀察OSCO 管腳，應選擇100MHz帶寬以上的示波器探頭，這種探頭的輸入阻抗高，容抗小，對振蕩波形相對影響小。（由于探頭上一般存在 10 ～ 20pF的電容，所以觀測時，適當減小在 OSCO 管腳的電容可以獲得更接近實際的振蕩波形）。工作良好的振蕩波形應該是一個漂亮的正弦波，峰峰值應該大于電源電壓的 70% 。若峰峰值小于70%，可適當減小 OSCI 及 OSCO 管腳上的外接負載電容。反之，若峰峰值接近電源電壓且振蕩波形發生畸變，則可適當增加負載電容。

用示波器檢測OSCI(Oscillator input)管腳，容易導致振蕩器停振，原因是：部分的探頭阻抗小不可以直接測試，可以用串電容的方法來進行測試。  如常用的4MHz石英晶體諧振器，通常廠家建議的外接負載電容為10 ～ 30pF 左右。若取中心值15pF，則C1 ， C2 各取30pF可得到其串聯等效電容值 15pF 。同時考慮到還另外存在的電路板分布電容，芯片管腳電容，晶體自身寄生電容等都會影響總電容值，故實際配置 C1，C2 時，可各取 20 ～ 15pF 左右。并且 C1 ， C2 使用瓷片電容為佳。

（1）：因?yàn)槊恳环N晶振都有各自的特性，所以最好按制造廠商所提供的數值選擇外部元器件。

（2）：在許可范圍內，C1,C2值越低越好。C 值偏大雖有利于振蕩器的穩定，但將會增加起振時間。

（3）：應使C2值大于C1 值，這樣可使上電時，加快晶振起振。
